Orientation du code QR avec Arduino Nicla Vision

Introduction

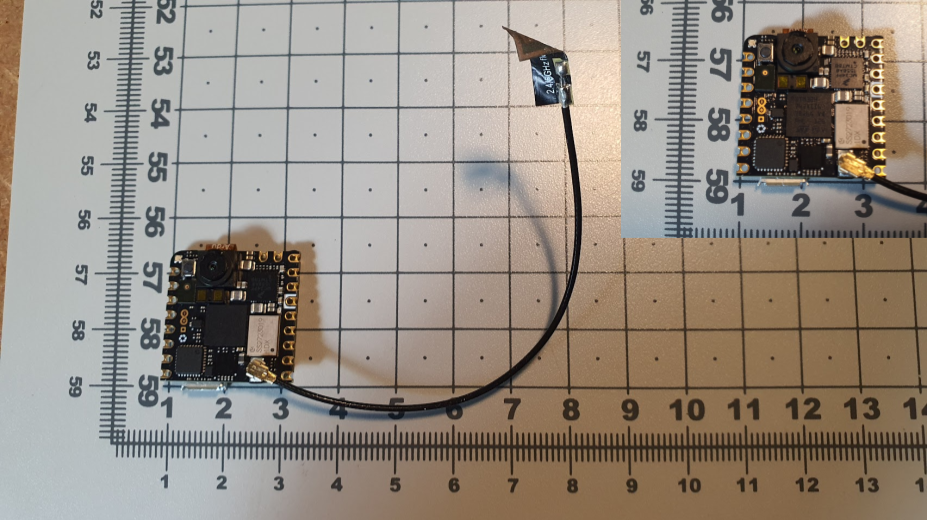

Dans le monde de la vision par ordinateur et de l'IoT, des dispositifs compacts comme l'Arduino Nicla Vision prouvent qu'il est possible de faire de grandes choses dans de petites cartes. Avec sa puissante caméra embarquée et ses capacités d'intelligence artificielle, la Nicla Vision est idéale pour les tâches d'informatique de pointe, comme la lecture et l'interprétation de codes QR en temps réel.

Mais que se passe-t-il si vous avez besoin de plus que la simple lecture du code ? Et si votre application dépend de la connaissance de la position et de l'orientation du code QR ?

Dans cette page, nous allons explorer comment détecter la position et l'orientation d'un code QR en utilisant l'Arduino Nicla Vision. Que vous construisiez un système de tri automatisé, un scanner intelligent ou que vous souhaitiez simplement ajouter une couche d'intelligence à votre projet basé sur un code QR, la compréhension de l'orientation peut être la clé d'interactions plus dynamiques et plus fiables.

Voici le résultat en vidéo :

Code source

Ce script montre comment utiliser le Arduino Nicla Vision pour détecter des codes QR en utilisant sa caméra intégrée et visualiser leur orientation sur la base des coordonnées des coins. Le script inclut également des intégrations optionnelles de capteurs IMU et ToF. Voici le code source Python utilisé dans la vidéo :

import pyb # Import module for board related functions
import sensor # Import the module for sensor related functions
import image # Import module containing machine vision algorithms
import imu
from vl53l1x import VL53L1X
from machine import Pin, I2C

redLED = pyb.LED(1) # built-in red LED
blueLED = pyb.LED(3) # built-in blue LED

sensor.reset() # Initialize the camera sensor.
#sensor.set_pixformat(sensor.GRAYSCALE) # Sets the sensor to RGB
sensor.set_pixformat(sensor.RGB565) # Sets the sensor to RGB
sensor.set_framesize(sensor.QVGA) # Sets the resolution to 320x240 px
#sensor.set_framesize(sensor.VGA) # Sets the resolution to 480x320 px
#sensor.set_framesize(sensor.VGA) # Sets the resolution to 640x480 px
#sensor.set_framesize(sensor.XGA) # Sets the resolution to 640x480 px
#sensor.set_hflip(True) # Flips the image vertically
#sensor.set_hmirror(True) # Mirrors the image horizontally

redLED.on()
sensor.skip_frames(time = 100) # Skip some frames to let the image stabilize

redLED.off()
blueLED.on()

#tof = VL53L1X(I2C(2))

while(True):

    #distance = tof.read()
    #print(f"Distance: {distance}mm")

    #imu_pitch = imu.pitch()
    #imu_roll = imu.roll()
    #temperature = imu.temperature_c()
    img = sensor.snapshot()
    #img.to_grayscale()
    #print (distance, imu_pitch, imu_roll, temperature)

    for code in img.find_qrcodes():
        blueLED.on()
        print (code)
        img.draw_rectangle((code.x(), code.y(),code.w() ,code.h()),color=(255,0,0))
        img.draw_circle(code.corners()[0][0], code.corners()[0][1], 5,color=(0,255,0))
        img.draw_circle(code.corners()[1][0], code.corners()[1][1], 5,color=(0,0,255))
        img.draw_circle(code.corners()[2][0], code.corners()[2][1], 5,color=(0,0,255))
        img.draw_circle(code.corners()[3][0], code.corners()[3][1], 5,color=(0,0,255))

        #print("You're on camera!")
        #sensor.snapshot().save("example.jpg")
        blueLED.off()

#blueLED.off()
#print("Done! Reset the camera to see the saved image.")

Analyse du code

Importations et configuration

import pyb
import sensor
import image
import imu
from vl53l1x import VL53L1X
from machine import Pin, I2C

pyb : Accès à des fonctions au niveau de la carte, comme le contrôle des DEL.
sensor : Utilisé pour initialiser et configurer la caméra.
image : Fournit des fonctions de vision artificielle comme find_qrcodes().
imu : pour accéder au capteur IMU embarqué.
VL53L1X : Bibliothèque optionnelle de capteurs de distance ToF (temps de vol).
machine.Pin/I2C : Pour initialiser le bus I2C si le capteur ToF est utilisé.

LED Initialization

redLED = pyb.LED(1)
blueLED = pyb.LED(3)

Le voyant rouge** signale l'initialisation du capteur.
La LED bleue** signale l'activité de détection du code QR.

Configuration de la caméra

sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)

sensor.reset() : Réinitialise le module de la caméra.
set_pixformat(sensor.RGB565) : Définit le format d'image en couleur.
set_framesize(sensor.QVGA) : Définit la résolution à 320x240 pixels (un bon équilibre entre qualité et performance).

Vous pouvez éventuellement inverser ou refléter l'image en fonction de votre configuration matérielle :

# sensor.set_hflip(True)
# sensor.set_hmirror(True)

Attendre la stabilité du capteur

redLED.on()
sensor.skip_frames(time = 100)
redLED.off()
blueLED.on()

Saute les images initiales pour permettre à la caméra de s'ajuster automatiquement.
Utilise la led rouge pour indiquer que le système est prêt.

Boucle principale

while(True):
    img = sensor.snapshot()

Capture une image de la caméra à chaque cycle.

Détection et dessin de codes QR

for code in img.find_qrcodes():
    blueLED.on()
    print(code)

img.find_qrcodes() : Détecte les codes QR dans l'image courante.
print(code) : Affiche les données et la position du code QR détecté.

Affichage de l'orientation

img.draw_rectangle((code.x(), code.y(),code.w() ,code.h()), color=(255,0,0))

Dessine un rectangle autour du QR code.

img.draw_circle(code.corners()[0][0], code.corners()[0][1], 5, color=(0,255,0))
img.draw_circle(code.corners()[1][0], code.corners()[1][1], 5, color=(0,0,255))
img.draw_circle(code.corners()[2][0], code.corners()[2][1], 5, color=(0,0,255))
img.draw_circle(code.corners()[3][0], code.corners()[3][1], 5, color=(0,0,255))

Dessine de petits cercles aux coins du QR code.
Le premier coin est mis en évidence en vert, et les autres en bleu - cela permet de déterminer l'orientation du QR code de manière visuelle ou programmatique.

Intégration d'un capteur optionnel (commenté)

# distance = tof.read()
# imu_pitch = imu.pitch()
# imu_roll = imu.roll()
# temperature = imu.temperature_c()

Vous pouvez ajouter un contexte supplémentaire comme distance, inclinaison, ou température si votre application nécessite une connaissance de l'environnement.

Touche finale

blueLED.off()

Éteint la DEL bleue après le traitement du code QR du cycle courant.

Résumé

Ce script pose les bases d'un système embarqué basé sur la vision utilisant Nicla Vision qui peut :

Détecter et lire les codes QR.
Déterminer leur position et leur orientation.
Être complété par des données ToF et IMU pour des applications contextuelles.
