Capteur de pression piloté par bus CAN
Introduction
Cette page présente une carte capteur de pression basée sur l'ATmega32M1 avec une interface bus CAN. Cette carte peut être utilisée pour mesurer des pressions comprises entre 0 et 37 kPa.
Processeur
La première partie du schéma contient le microcontrôleur avec les périphériques suivants :
- une LED pour le débogage ;
- un connecteur ISP de programmation in-situ (In System Programming) ;
- l'interface bus CAN sur la base d'un transceiver MCP2562.
Capteur
La seconde partie du schéma contient le capteur et les circuits associés :
- un LMV321LT pour générer un courant constant;
- le capteur de pression (25MPP-02) fabriqué par Omron;
- un amplificateur d'instrumentation pour interfacer le signal de sortie avec le CAN du microcontrôleur.

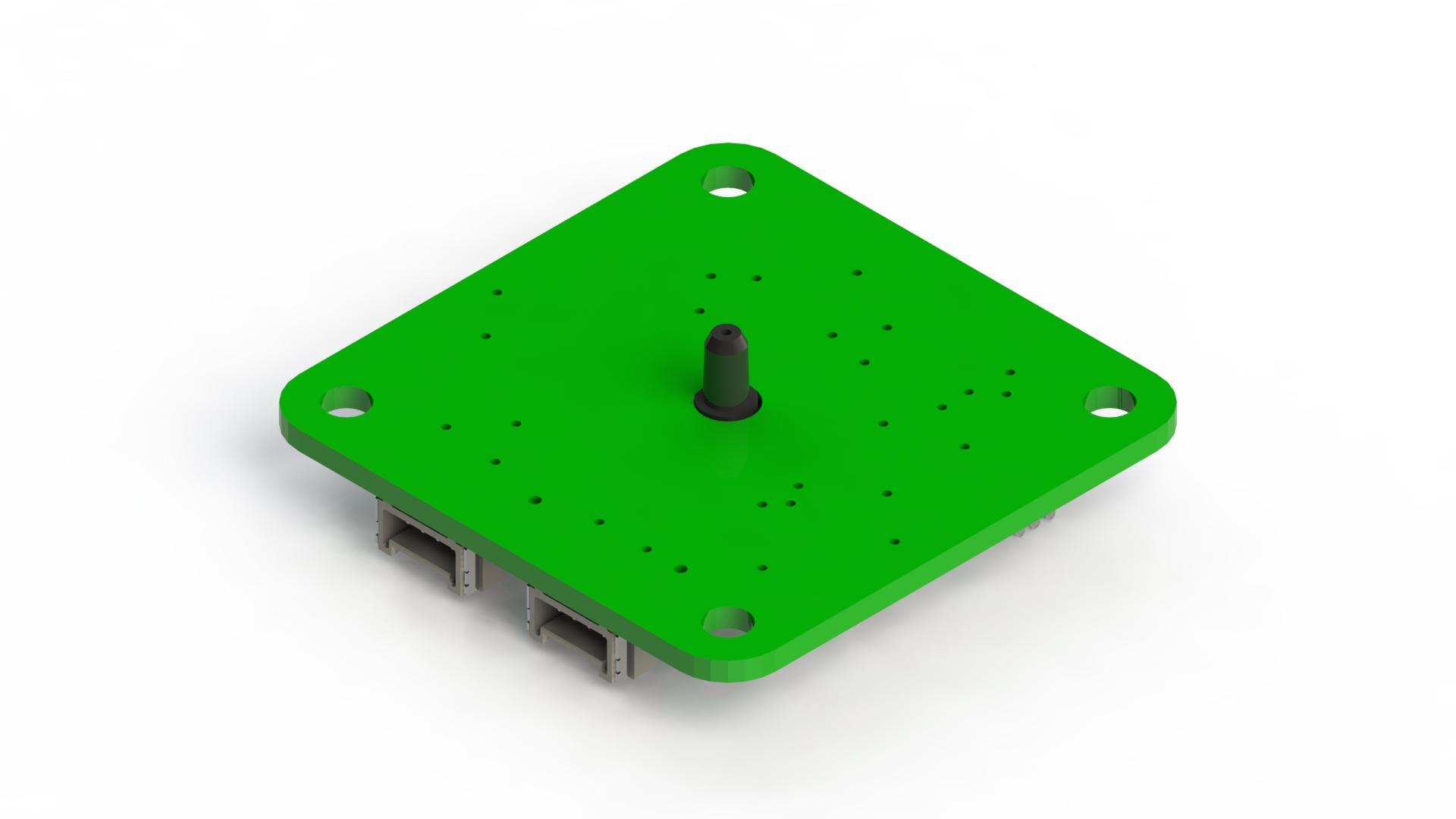

Photos
Téléchargement
Le project EAGLE, les fichiers Solidworks, la nomenclature (BOM, Bill of Material), des images, etc. peuvent être téléchargés ici:
