Shield ZigBee pour Arduino

Introduction

Cette page présente une shield Arduino pour communiquer ou sniffer un réseau ZigBee. La shield est conçue autour de la carte ATREB233-XPRO. La carte embarque un émetteur-récepteur ZigBee 2.4GHz Zigbee (802.15.4).

Schéma

Comme expliqué précédemment, la carte est batie autour d'un Émetteur-récepteur ZigBee 2.4GHz Zigbee (802.15.4) AT86RF233.

• Les broches GND et 3.3V servent à l'alimentation.
• Les broches 6, 11, 12 et 13 sont pour la communication SPI.
• La broche 8 permet de résinitialiser (reset) l'AT86RF233.
• La broche 7 sert à basculer le transmetteur en mode veille.
• la broche 2 est une interruption, elle sert par exemple à déclencher une interuption lorsqu'une trame est reçue.

Voici comment l'Arduino est connecté à la carte ATREB233-XPRO board.

Voici le schéma général. Les 3 leds et le bouton servent au debuggage du code.

Routage

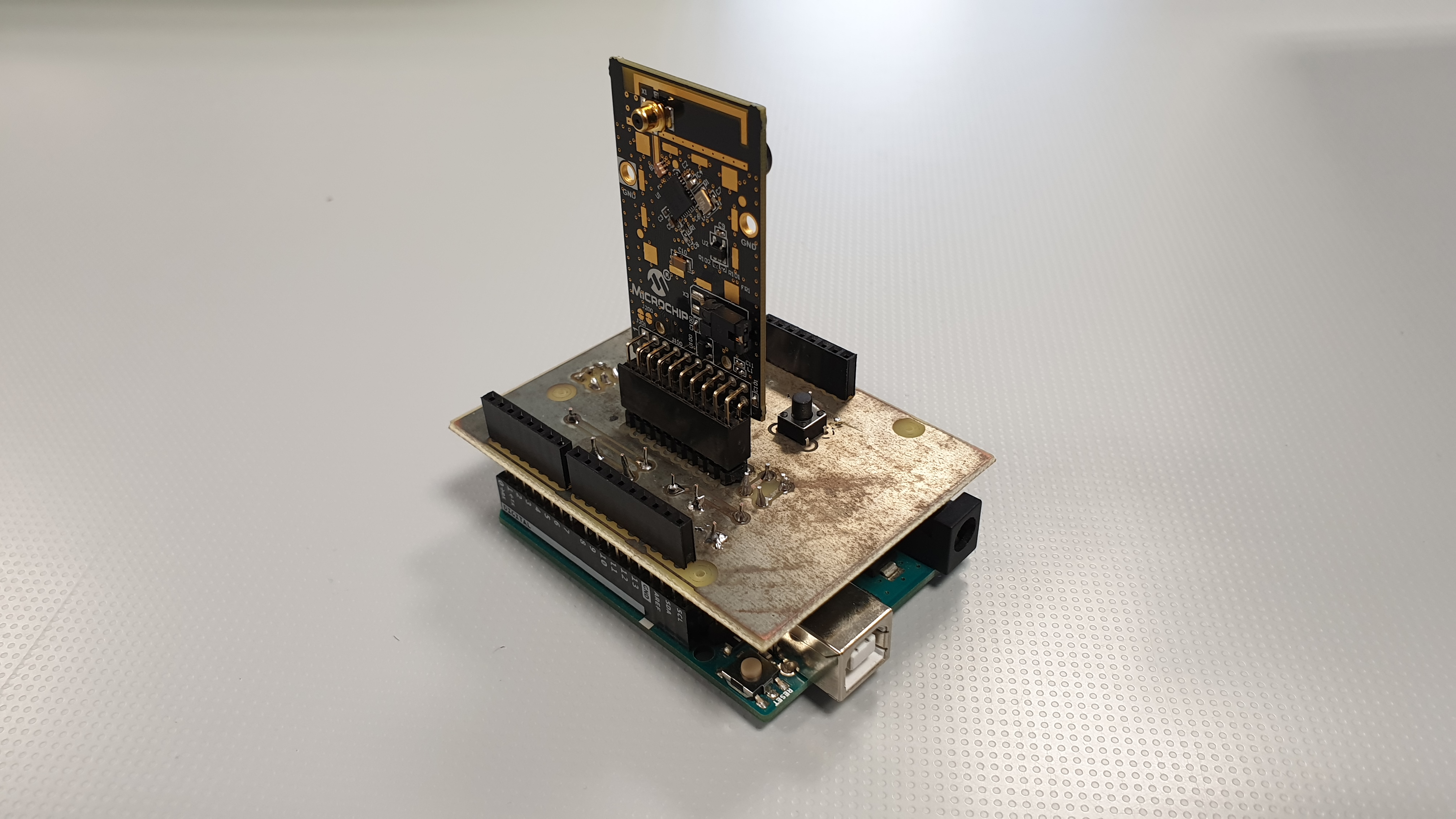

Router la carte est relativement simple. Voici le résultat final :

Téléchargement

• Fichiers Eagle

  Voir aussi

• Autopsie d'une trame ZigBee
• OM15020 JN5169 NXP USB Dongle
• Circuits IEEE 802.15.4 ZigBee
• Chiffrage d'une trame ZigBee avec AES-128-CCM*
• Sniffer ZigBee

---
