OM15020 JN5169 NXP USB Dongle

Photos détaillées

Le NXP OM15020 est un module ZigBee sous forme de clé USB basé sur le processeur NXP JN5169 :

Vue d'ensemble du NXP OM15020 USB DONGLE, JN5169 module

Antenne

L'antenne est directement sur le circuit imprimé (PCB antenna) :

Zoom sur l'antenne ZigBee du NXP OM15020 USB DONGLE, JN5169 module Zoom sur l'antenne ZigBee du  NXP OM15020 USB DONGLE, JN5169 module

JN5168

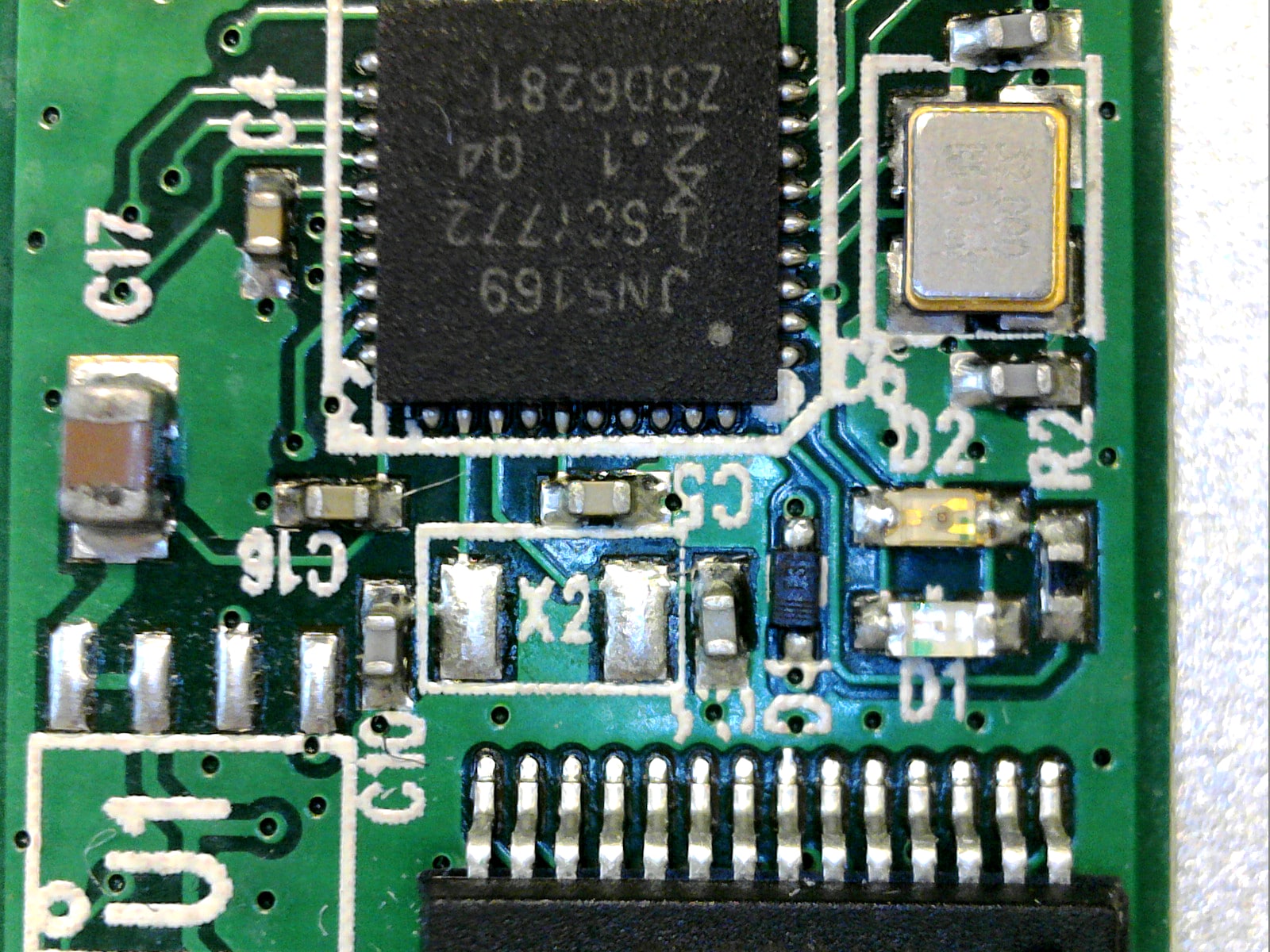

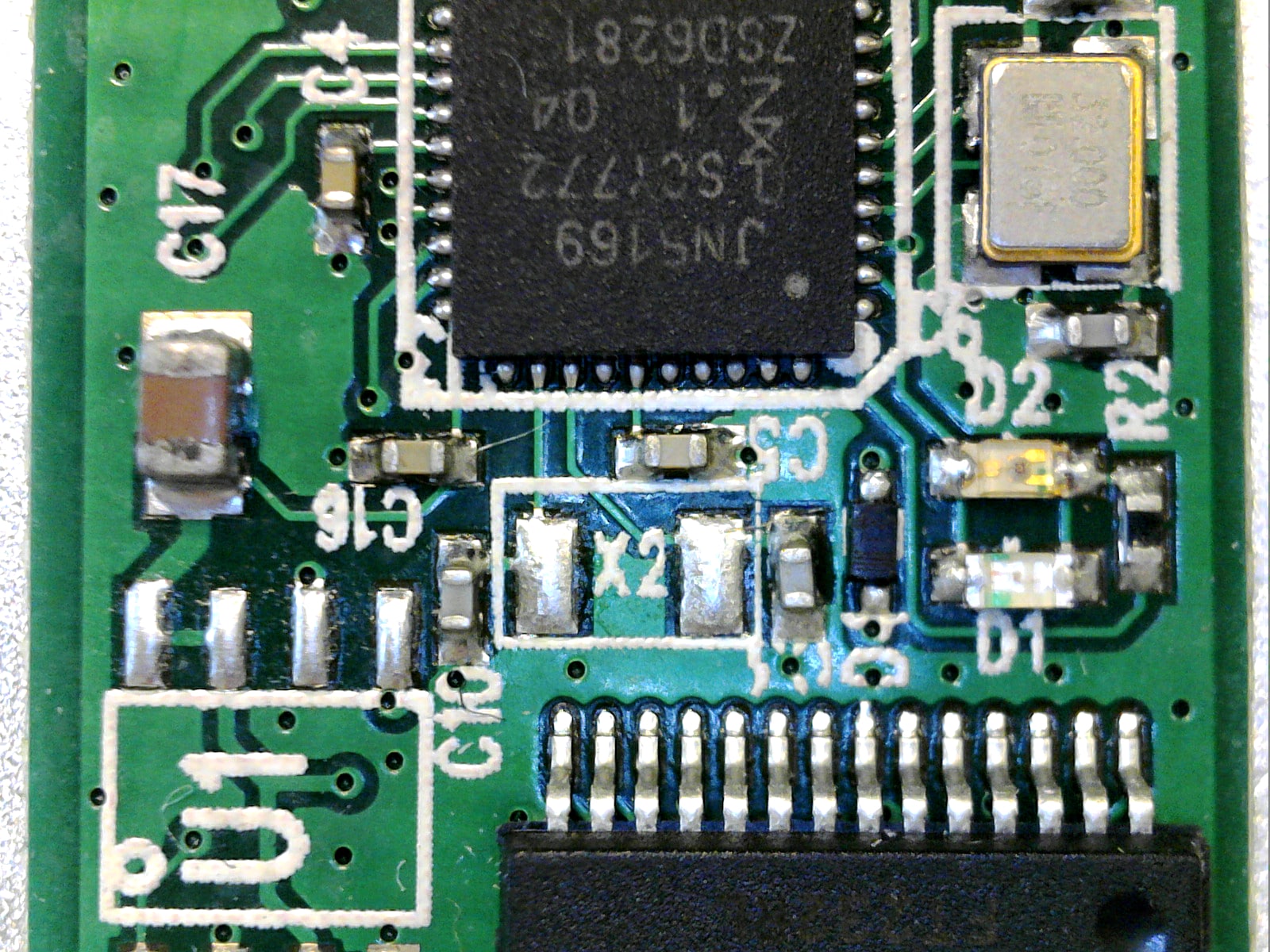

Le processeur principal de la clé : JN5169, ZigBee et IEEE802.15.4 32-bit RISC microcontrôlleur:

Le processeur JN5169 du NXP OM15020 USB DONGLE, JN5169 module Le processeur JN5169 du NXP OM15020 USB DONGLE, JN5169 module Le processeur JN5169 du NXP OM15020 USB DONGLE, JN5169 module

FTDI232RL

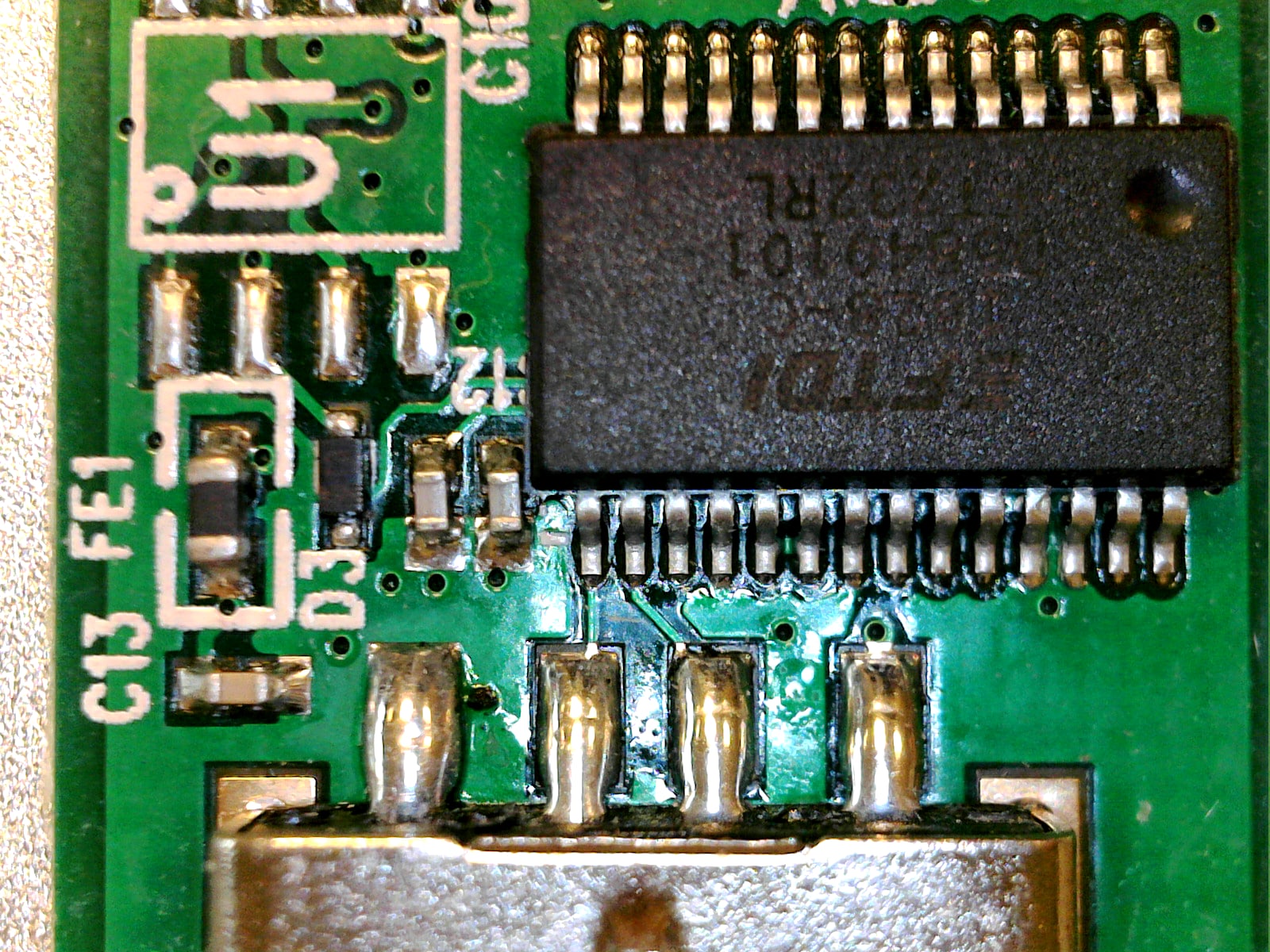

Le convertisseur série USB vers TTL FTDI232RL :

Convertisseur série USB vers TTL FTDI232RL on the NXP OM15020 USB DONGLE, JN5169 module Convertisseur série USB vers TTL FTDI232RL on the NXP OM15020 USB DONGLE, JN5169 module Convertisseur série USB vers TTL FTDI232RL on the NXP OM15020 USB DONGLE, JN5169 module
